Kabel STP & UTP

-

 Kabel STP & UTP



Pengertian

  • Kabel STP adalah jenis kabel telepon yang digunakan dalam beberapa bisnis instalasi. Terdapat pembungkus tambahan untuk tiap pasangan kabel,Kabel STP juga digunakan untuk jaringan Data, digunakan pada jaringan Token-Ring IBM. Pembungkusnya dapat memberikan proteksi yang lebih baik terhadap interferensi.
  • Kabel UTP (Unshielded Twisted Pair) adalah jenis kabel ini terbuat dari bahan penghantar tembaga, mempunyai isolasi dari plastik & terbungkus oleh bahan isolasi yang dapat melindungi dari api dan juga kerusakan fisik tetapi tidak memiliki pelindung dari interferensi elektromagnetik, namun jenis kabel ini banyak digunakan karena harga yang relatif murah dan fungsinya yang memang sudah sesuai dengan standar yang diharapkan., kabel UTP sendiri terdiri dari 4 pasang inti kabel yang saling berbelit dimana masing-masing pasang mempunyai kode warna berbeda.

Fungsi

  • Fungsi kabel UTP adalah digunakan sebagai kabel jaringan LAN (Local Area Network) pada sistem jaringan komputer, dan biasanya kabel UTP mempunyai impedansi kurang lebih 100 ohm, serta dibagi menjadi beberapa kategori berdasarkan kemampuannya sebagai penghantar data
  • Fungsi Kabel STP adalah sebagai media transmisi yang digunakan pada beberapa peralatan elektronika untuk menghubungkan antara pengirim dan penerima supaya dapat melakukan pertukaran data. Beberapa alat elektronika, seperti : telepon, komputer, televisi dan radio membutuhkan media transmisi untuk dapat menerima data. Seperti pada pesawat telepon, media transmisi yang digunakan untuk menghubungkan dua buah telepon adalah kabel. Setiap peralatan elektronika memiliki media transmisi yang berbeda-beda dalam pengiriman datanya.


Karakteristik Kabel UTP

  • Bagian dalam kabel UTP (Unshielded Twisted Pair) terdiri dari dua kawat tembaga yang dibagi menjadi 4 pasang (pair), lalu dipilin menjadi satu.
  • Tiap-tiap pair atau dawai kawat tembaga dilapisi insulator yang memiliki warna-warna unik.
  • Kecepatan dan keluaran transmisi mencapai 10 – 100 Mbps.
  • Panjang Kabel UTP maksimal yang diizinkan yaitu 100 meter (pendek).
  • Tegangan Kabel 150 ohm.

Jenis-jenis Kabel UTP
  • Kabel Crossover
  1. kabel crossover adalah kabel yang memiliki susunan yang berbeda antara ujung satu dengan ujung yang lainnya.
  2. Antara ujung konektor yang satu dengan konektor satunya tidak memiliki urutan warna yang sama, karena ada penyilangan.
  3. Crossover kabel memiliki fungsi menghubungkan client ke client. Kabel ini digunakan untuk menghubungkan perangkat sejenis, seperti komputer ke komputer, komputer ke router, dari switch ke switch dan sebagainya.
  • Kabel Straight
  1. Kabel straight atau lurus yaitu sistem pengkabelan yang mana antara konektor ujung yang satu dengan konektor ujung lainnya memiliki urutan warna yang sama.
  2. Penggunaan kabel straight adalah menghubungkan antarperangkat yang berbeda. Contohnya komputer dengan hub, komputer dengan switch, switch dengan router, atau router dengan hub

Urutan Warna Kabel LAN Jenis Straight

  • Putih – Orange
  • Orange
  • Putih – Hijau
  • Biru
  • Putih – Biru
  • Hijau
  • Putih – Cokelat
  • Cokelat.

Urutan Warna Kabel LAN Jenis Cross Ujung 1

  • Putih – Orange
  • Orange
  • Putih – Hijau
  • Biru
  • Putih – Biru
  • Hijau
  • Putih – Cokelat
  • Cokelat.

Urutan Warna Kabel LAN Jenis Cross Ujung 2

  • Putih – Hijau
  • Hijau
  • Putih – Orange
  • Biru
  • Putih – Biru
  • Orange
  • Putih – Cokelat
  • Cokelat.

Fungsi Kabel LAN Sesuai Warnanya

  • Orange. Berfungsi sebagai media pengirim paket data
  • Putih – Orange. Berfungsi sebagai media pengirim paket data
  • Hijau. Berfungsi sebagai media pengirim paket data
  • Putih – Hijau. Berfungsi sebagai media pengirim paket data
  • Biru. Berfungsi sebagai media pengirim paket suara
  • Putih – Biru. Berfungsi sebagai media pengirim paket suara
  • Cokelat. Berfungsi mengirim tegangan DC
  • Putih – Cokelat. Berfungsi pengirim tegangan DC.

A. Membuat Kabel Straight UTP

  1. Kupas bagian ujung kabel UTP, kira-kira 2 cm.
  2. Buka pilinan kabel, luruskan dan urutankan kabel sesuai standar gambar.
  3. Setelah urutannya sesuai standar, potong dan ratakan ujung kabel,
  4. Masukan kabel yang sudah lurus dan sejajar tersebut ke dalam konektor RJ-45, dan
  5. pastikan semua kabel posisinya sudah benar dengan posisi sebagai berikut:
  6. Orange Putih pada Pin 1.
  7. Orange pada Pin 2.
  8. Hijau Putih pada Pin 3.
  9. Biru pada Pin 4.
  10. Biru Putih pada Pin 5.
  11. Hijau pada Pin 6.
  12. Coklat Putih pada Pin 7.
  13. Coklat pada Pin 8.

Membuat Kabel Cross UTP

  1. Orange Putih pada Pin 1.
  2. Orange pada Pin 2.
  3. Hijau Putih pada Pin 3.
  4. Biru pada Pin 4.
  5. Biru Putih pada Pin 5.
  6. Hijau pada Pin 6.
  7. Coklat Putih pada Pin 7.
  8. Coklat pada Pin 8.
Kabel UTP
Bahan-bahan yang diperlukan
Konektor RJ-45

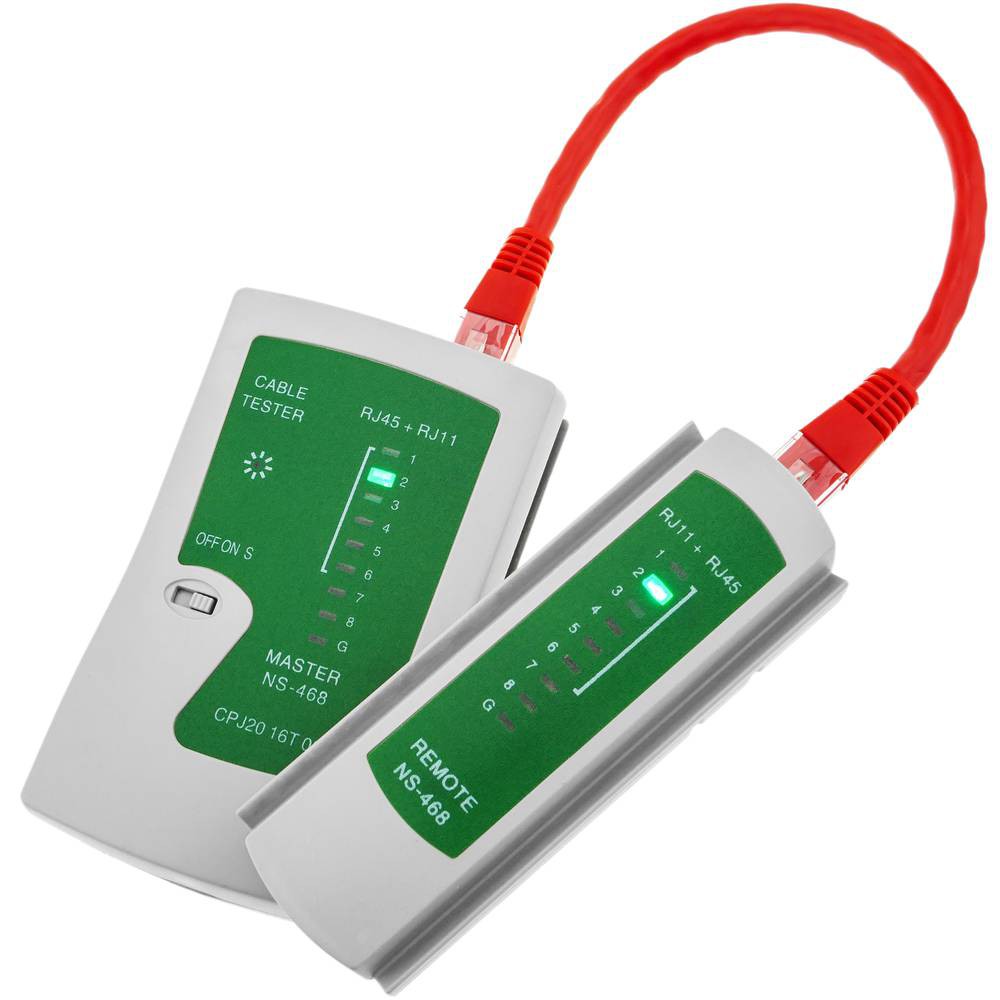

Cable Tester



Alat-Alat yang diperlukan
Tang Crimping
